55寸落地风冷户外广告机安装说明

1.1 产品概述

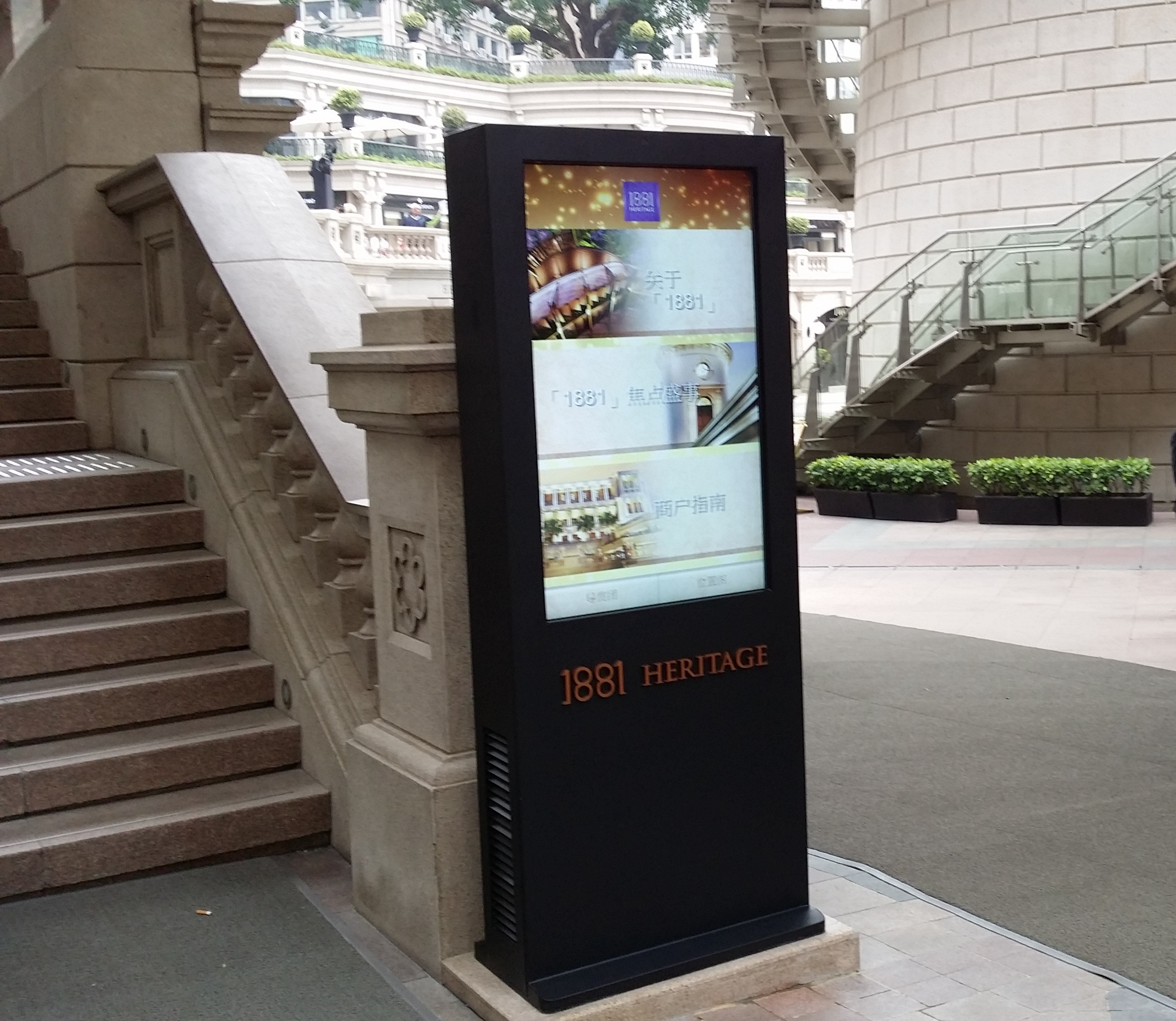

风冷 55 寸是 55 寸竖放落地户外 LCD 显示屏，具备高清高亮显示性能，满足户外阳光下可视，具备 IP55 防护等级。广泛运用在商业街、小区、景区、医院、学校、车站等户外场景。

1.2 内容简介

本文档介绍风冷 55 寸显示屏的结构、技术参数、安装、使用、维护方法及故障排除等。

1.3 操作说明

本设备安装、调试需在专业电器工程师、软件工程师指导下完成，以防设备操作不当带来的人身伤害或设备损坏。

2  安全注意事项

2．1 安装前请仔细阅读本说明书，确认当地电压与说明书要求是否一致。

2.2 该显示器是经过测试，符合 IP55 标准等级，可放置在户外，甚至是雨中，但不能对浸泡在液体中进行防护。

2.3 长时间暴晒在阳光下，液晶显示器和外壳表面可能会很热，请勿触摸。

2.4 不要靠近明火源安装显示器，也绝不能在明火源处使用此显示器

2.5 为预防显示器损坏，液晶显示器使用时必须按照使用说明书上的安装方式牢固地安装在地面或固定支架上。

2.6 设备背部有进出风口，安装时需预留 300mm 以上距离。整机表面不能被其它物体覆盖，以免影响散热效果。

2.7 清洗和维护内部器件前，断开显示器电源。

2.8 不要直接把液体清洁剂或喷雾清洁剂涂到显示器外壳和玻璃上上，应使用湿布进行清洁。

2.9 显示器内部器件及线路不经专业工程师指导不能任意改变或拆卸，由此造成的显示器部件损坏厂家不承担任何责任。

2.10 显示器在工作时，禁止触摸内部电器件，由此造成的人身伤害，厂家不承担任何责任。

3  电源线

显示器在客户没有特别要求的情况下，标配预留 3 米线缆，不带插头，线缆放置在显示器下部腔体内（下部腔体打开方式见后面说明）。客户可根据具体需要可使用或更换不同长度的线缆，但必须保证更换线缆的线径不小于标配线缆。在线缆接入外部电源时，必须按（深红

色—火线；蓝色—零线；黄绿色—地线）对应接线，确保可靠接地，接线时必须有专业电器工程师指导。有高压 请勿触碰
